Whitepaper: Rotationsverdampfer

1. Entwicklung und Bedeutung des Rotationsverdampfers

Ausgangspunkt einer großen Erfindung

In den frühen 1940er-Jahren stand der US-amerikanische Chemiker Lyman C. Craig vor der Herausforderung, Substanzen aus Pflanzenextrakten, Bakterienkulturen und anderen komplexen biologischen Gemischen zu isolieren. Die seinerzeit verfügbaren Trennverfahren erwiesen sich allerdings als unzureichend.

Craig entwickelte kurzerhand eine eigene Methode: die Gegenstromverteilung (Countercurrent Distribution, CCD), auch als CRAIG-Verteilung bekannt. Die CCD zeichnete sich durch eine hohe Trennschärfe aus und brachte den erwünschen Erfolg, erforderte im Einsatz jedoch große Mengen an Lösungsmitteln. Die Zielsubstanzen lagen entsprechend stark verdünnt vor und mussten zur Weiterverarbeitung eingedampft werden – ein zeitintensiver Schritt, der mit einem erheblichen Wärmeeintrag und Substanzverlusten verbunden war. Um dieses Problem zu überwinden und die Eindampfung effizienter und schonender zu gestalten, entwickelten Craig und Kollegen das „Versatile Laboratory Concentration Device“ – die konzeptionelle Grundlage des heutigen Rotationsverdampfers.

Wirkprinzip der Rotationsverdampfung

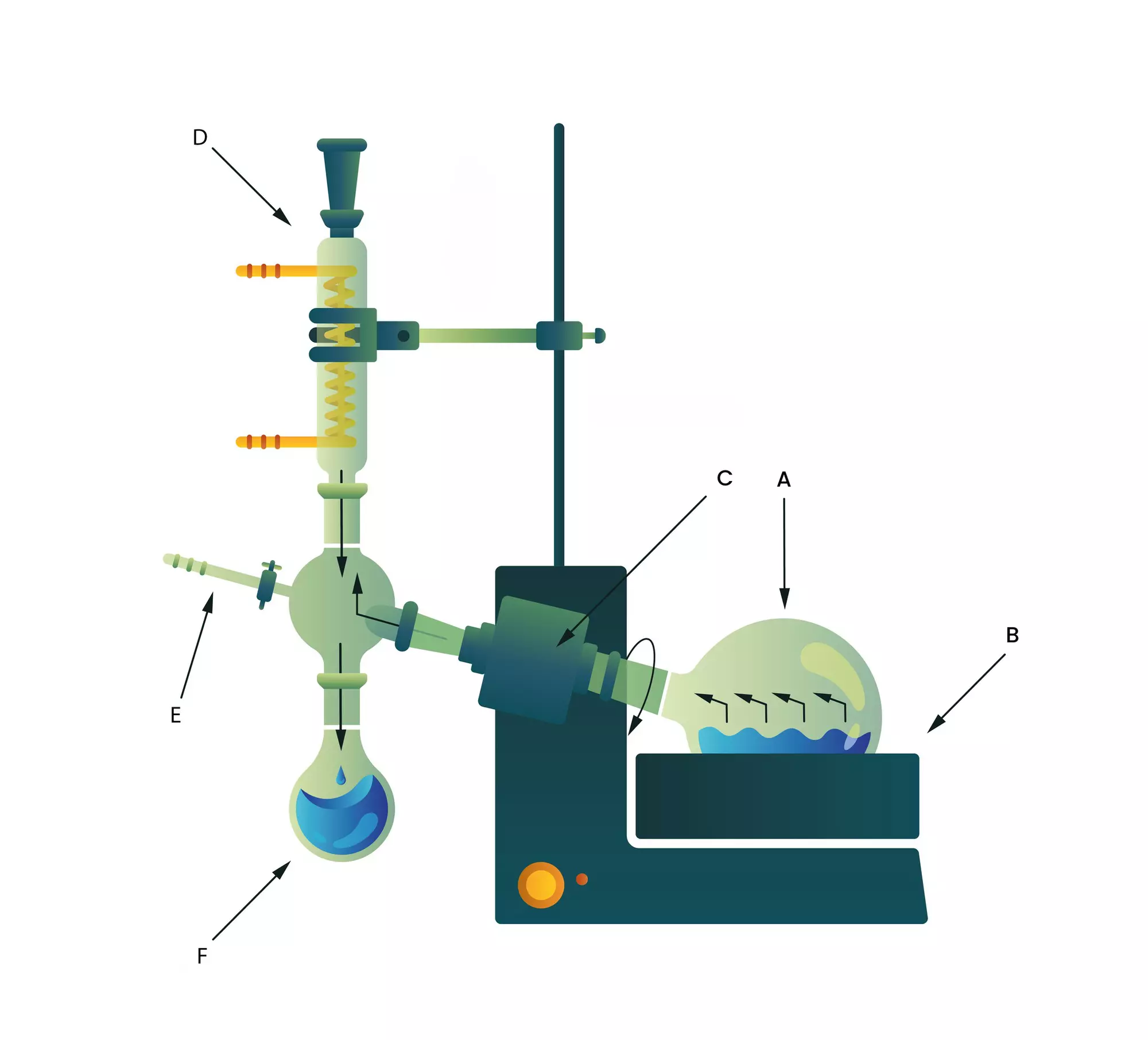

Eine von Craig angefertigte Skizze des „Versatile Laboratory Concentration Device“ veranschaulicht das grundlegende Funktionsprinzip moderner Rotationsverdampfer:
Die zu verdampfende Lösung befindet sich in einem rotierenden Rundkolben, der in ein beheiztes Wasserbad partiell eingetaucht ist. Die Rotation des Kolbens bewirkt an der Innenwand die Ausbildung eines dünnen, kontinuierlichen Flüssigkeitsfilms, dessen Dicke von Drehzahl und Viskosität determiniert wird. Die Reduktion der Schichtdicke und die Vergrößerung der benetzten Oberfläche wiederum bewirkt eine signifikante Verbesserung des Wärmeübergangs zwischen Heizmedium, Glaswand und Lösungsmittel. Gleichzeitig verkürzt sich der Diffusionsweg der Moleküle aus der flüssigen in die Gasphase, was die Verdampfungsrate erhöht und lokale Überhitzungen wirksam verhindert.
Das Anlegen eines Vakuums senkt den Druck im System und damit den Siedepunkt des zu destillierenden Lösungsmittels entsprechend seiner Dampfdruckkurve. Die Verdampfung kann also bei deutlich niedriger Temperatur erfolgen, was die thermische Belastung der Probe reduziert und die in Lösung vorliegenden thermolabilen Substanzen schont. Der resultierende Dampf wird durch den Druckgradienten zum Kondensator geleitet, kondensiert dort über einen gekühlten Wärmetauscher und sammelt sich als flüssiges Destillat im Auffangkolben.

Diese Prozessbeschreibung verdeutlicht: Die Rotationsverdampfung stellt einen gekoppelten Wärme- und Stofftransportprozess dar, bei dem Rotation, Temperaturführung, Druckregelung und Kühlleistung in einem geschlossenen Regelkreis zusammenwirken.

Rotationsverdampfer im Spiegel der Zeit

RotationsverdaAm grundlegenden Funktionsprinzip des von Craig entwickelten „Versatile Laboratory Concentration Device“ und des ersten kommerziellen Rotationsverdampfers, der 1957 von Büchi und der Basler Chemischen Industrie eingeführt wurde, hat sich bis dato wenig geändert. Die technische Umsetzung hingegen hat sich grundlegend weiterentwickelt. Von außen betrachtet mag die Rotationsverdampfung einfach erscheinen, in Wirklichkeit aber handelt es sich um einen komplexen thermodynamischen Prozess, dessen Verlauf und Qualität maßgeblich von der präzisen Abstimmung aller relevanten Parameter abhängt.

Moderne Anforderungen an Laborprozesse – hohe Energieeffizienz, Prozesssicherheit, Reproduzierbarkeit und Nachhaltigkeit – haben den Anspruch an Technik und Systemintegration deutlich erhöht.

2. Heizen und Kühlen – der thermische Kreislauf

Rotationsverdampfung ist ein dynamischer, geschlossener Prozess. Wärme- und Kälteströme, Druck und Bewegung stehen in kontinuierlicher Wechselwirkung. Die Leistungsfähigkeit eines Rotationsverdampfers lässt sich aus diesem Grund nicht allein über die Drehbewegung steigern. Maßgeblich ist die präzise Führung der Temperatur innerhalb des Systems.

3. Der Umlaufkühler – präzise, effizient und nachhaltig

Die früher verbreitete Kühlung mit Leitungswasser gilt heute als überholt. Schwankende Wassertemperaturen, fehlende Regelbarkeit und ein hoher Ressourcenverbrauch führen zu instabilen Prozessen und widersprechen modernen Anforderungen an Effizienz und Nachhaltigkeit. Ein Grund, warum Umlaufkühler heute in der Rotationsverdampfung Stand der Technik sind.

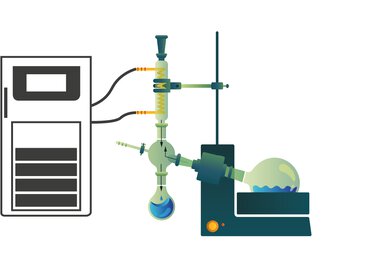

Als zentrale Komponente moderner Rotationsverdampfer- Systeme übernimmt der Umlaufkühler die präzise Temperierung des Kondensators und stabilisiert damit den gesamten thermischen Kreislauf. Er arbeitet aktiv in einem geschlossenen System, regelt die Temperatur elektronisch und stellt eine konstante Kühlleistung sicher – auch bei wechselnden Umgebungstemperaturen oder variierender Dampflast. Auf diese Weise werden reproduzierbare Prozessbedingungen geschaffen und gleichzeitig Wasser- und Energieverbrauch reduziert.

Der Kältekreislauf eines Umlaufkühlers basiert auf dem Prinzip einer Kältemaschine, die Wärme von einem Prozessmedium (Wasser, Wasser-Glykol-Gemisch oder Öl) aufnimmt und nach außen abgibt. Es handelt sich um ein geschlossenes System, das eine konstante Temperatur des zu kühlenden externen Geräts (z.B. Laborgeräte, Laser) ermöglicht. Das gekühlte Medium wird durch den Kondensator des Rotationsverdampfers gepumpt, nimmt dort die beim Phasenübergang freiwerdende Energie auf und wird anschließend in den Kühler zurückgeführt. Der Kreislauf arbeitet selbstregelnd und unabhängig von externen Versorgungsbedingungen.

Die hohe Regelgenauigkeit moderner Umlaufkühler gewährleistet eine vollständige und gleichmäßige Kondensation der Lösungsmitteldämpfe. Auf diese Weise werden empfindliche Substanzen geschützt, Dampfverluste verhindert, die Vakuumpumpe entlastet und die Prozesssicherheit gewährleistet. Die Leistungsfähigkeit eines Rotationsverdampfers lässt sich nur dann sicherstellen, wenn Kühlleistung und Pumpencharakteristik des Umlaufkühlers auf die jeweilige Anwendung abgestimmt sind.

Damit rückt die Auswahl des geeigneten Umlaufkühlers in den Fokus. Entscheidend sind dabei
nicht allein der wählbare Temperaturbereich und die potenzielle Kälteleistung, sondern auch Regelgeschwindigkeit, Förderdruck, Durchflussmenge und energetischer Wirkungsgrad. Wie sich diese Anforderungen in praxistaugliche Systemlösungen übersetzen lassen und welche Kriterien bei der Auswahl eine Rolle spielen, wird im folgenden Abschnitt anhand konkreter Gerätekonzepte erläutert.

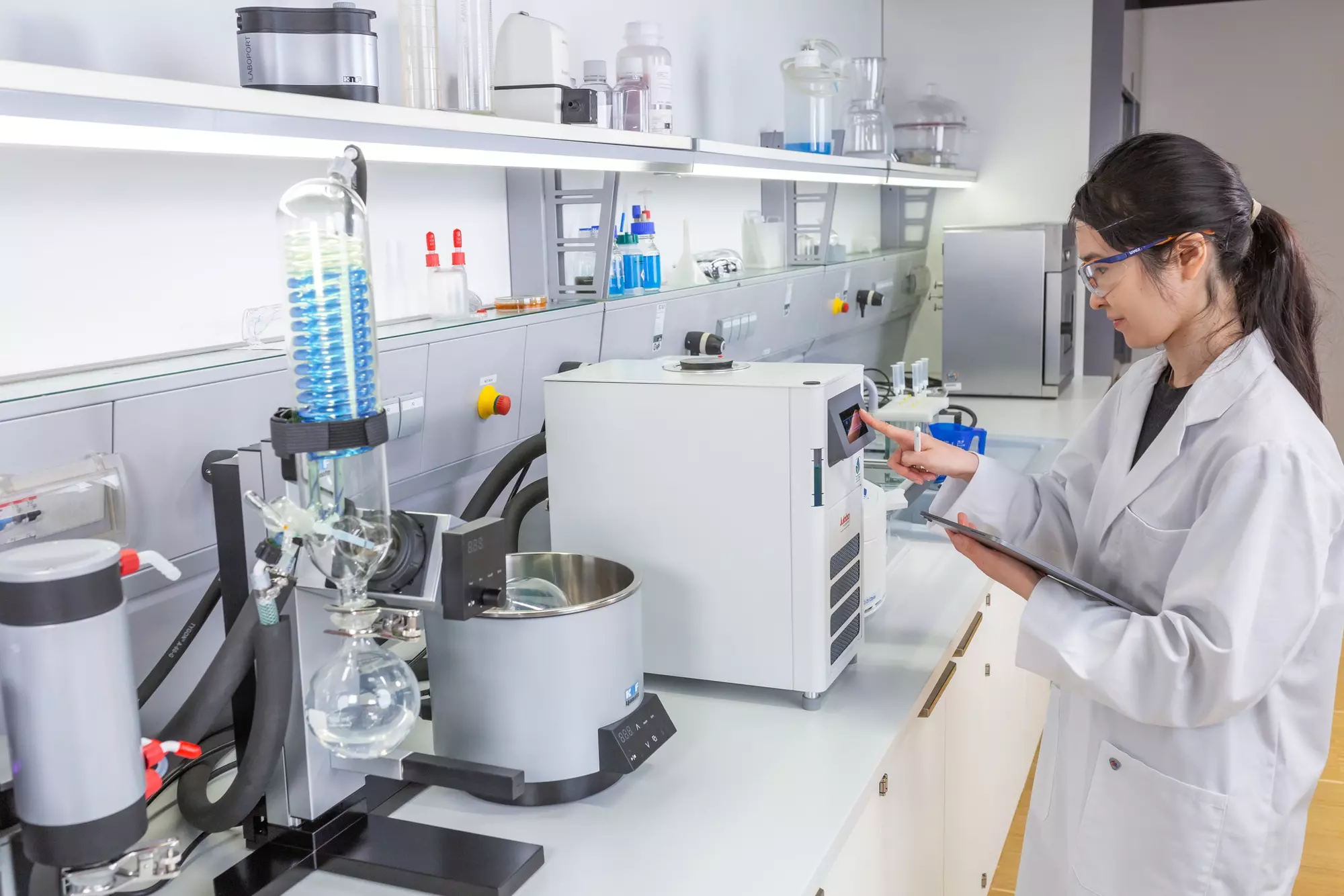

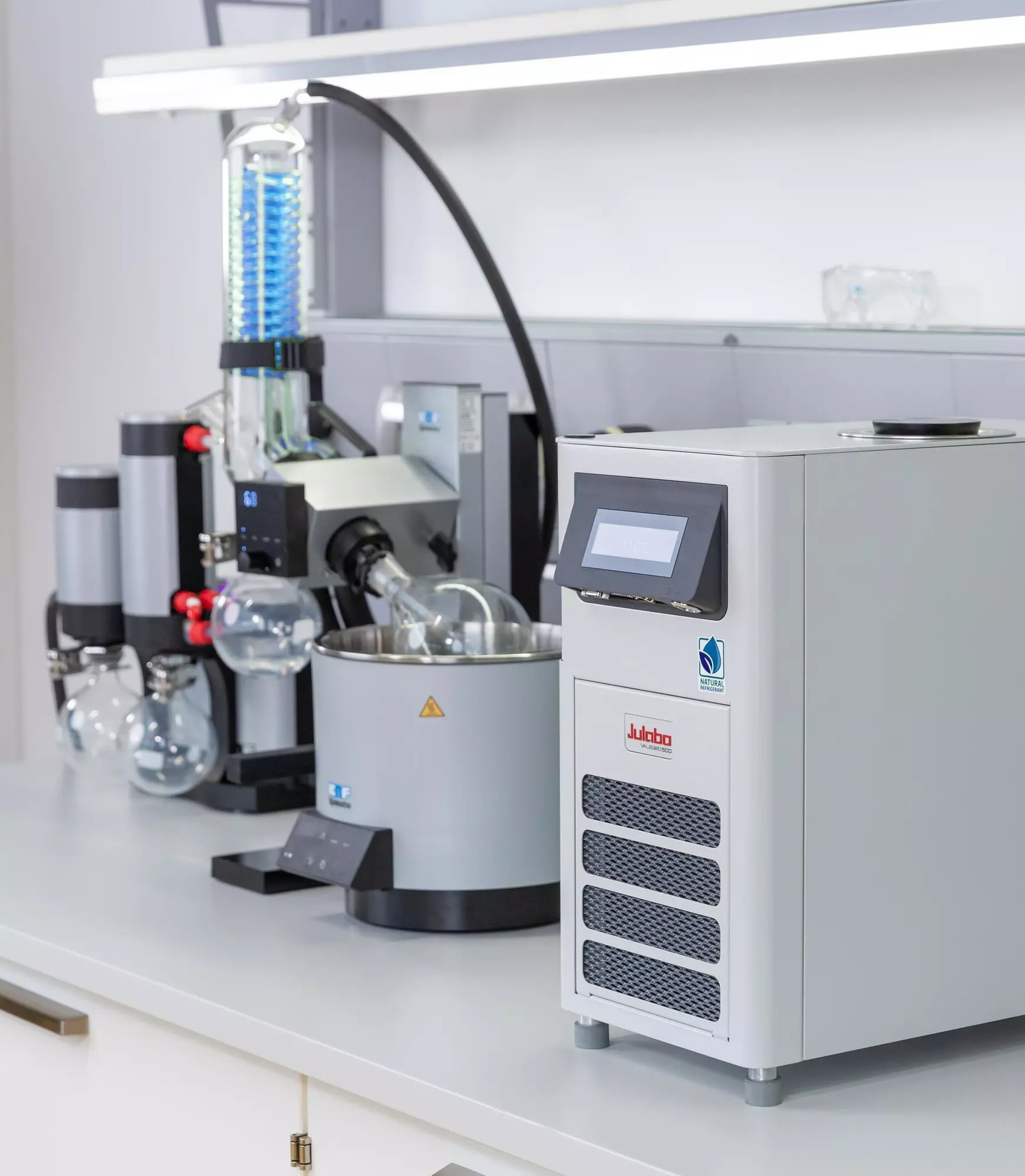

VALEGRO Umlaufkühler – nachhaltige Präzision für jede Anwendung

Auch in der täglichen Anwendung überzeugen die Geräte durch praxisorientierte Details: ein geneigtes OLED-Display etwa, eine beleuchtete Füllstandsanzeige, ein leicht zugängliches, wartungsfreundliches Lüftungsgitter. Digitale Schnittstellen (RS232, USB-C, optional Ethernet) ermöglichen die Integration des Systems in eine automatisierte Laborumgebung sowie eine GLP-/GMP-konforme Prozessdokumentation.

Welche Gerätegröße für Ihre Anwendung geeignet ist, richtet sich in erster Linie nach dem erforderlichen Kühlbedarf. Für Standardanwendungen mit moderaten Volumina stehen Modelle der VALEGRO Reihen mit einer Kälteleistung von 0,35 bis 1 kW und einem Arbeitstemperaturbereich von -20 bis +40 °C zur Verfügung. Aufwendigere Anwendungen decken VALEGRO Ausführungen mit zusätzlicher Heizfunktion und einem erweiterten Arbeitstemperaturbereich von -20 bis +85 °C ab.

Für größere und komplexere Aufgaben, etwa bei großvolumigen Verdampfern oder längeren Leitungssystemen, sind VALEGRO Modelle mit präzise regelbarem, erhöhtem Pumpendruck bis 3.5 bar ideal. Maximal flexibel einsetzbar sind VALEGRO Varianten der erweiterten Ausbaustufe. Sie erfüllen dank zusätzlicher Heizfunktion und stärkerer, druckgeregelter Pumpe selbst anspruchsvollste Anforderungen.

4. Schlüsselparameter der Rotationsverdampfung

Die Leistungsfähigkeit eines Rotationsverdampfers entsteht, wie sich gezeigt hat, nicht durch eine einzelne Stellgröße, sondern stets durch das abgestimmte Zusammenspiel mehrerer Parameter. Druck, Temperatur, Rotation, Kühlleistung, Systemdichtigkeit und Sicherheit bestimmen im Zusammenspiel Effizienz, Reproduzierbarkeit und Nachhaltigkeit des Prozesses. Punktuelle Optimierungen greifen schlicht zu kurz. Stabile Ergebnisse lassen sich allein aus der Systemperspektive erzielen.

Rotationsverdampfung im Laborjargon

Wie in nahezu jedem Berufsfeld hat sich auch im Labor eine eigene Fachsprache, genauer gesagt, ein Laborjargon etabliert, der Außenstehenden merkwürdig, Eingeweihten jedoch völlig normal vorkommen mag und die Arbeit erleichtert. Das Wort „Jargon“ leitet sich im Übrigen her vom französischen jargon und bedeutete ursprünglich „Gezwitscher“ oder „unverständliches Gerede“. Der Begriff „Rührfisch“ zum Beispiel ist eine im Laborjargon weitverbreitete gängige Beschreibung
für einen „Magnetrührstab“. Und mit „ausschütteln“ ist eine Flüssig-Flüssig-Extraktion mithilfe eines Scheidetrichters gemeint. In der Arbeit mit Rotationsverdampfern sind typische Jargon-Beispiele die Begriffe „Einrotieren“ beziehungsweise „Abrotieren“. „Einrotieren“ bezeichnet das Eindampfen einer Lösung unter Vakuum und Rotation, bis das Lösungsmittel vollständig entfernt und der Rückstand konzentriert oder trocken im Kolben verbleibt. „Abrotieren“ meint das gezielte Abtrennen oder Rückgewinnen des verdampften Lösungsmittels als Destillat.
„Abblasen“ wiederum steht für das vorsichtige Entfernen letzter Lösungsmittelreste – meist unter einem sanften Strom von Inertgas oder Luft – um das Produkt zu trocknen. Solche Begriffe sind keine Umgangssprache, sondern Ausdruck gelebter Laborpraxis. Sie verkürzen Abläufe, sichern Verständigung und spiegeln die Erfahrung derjenigen wider, die täglich mit diesen Prozessen arbeiten.
