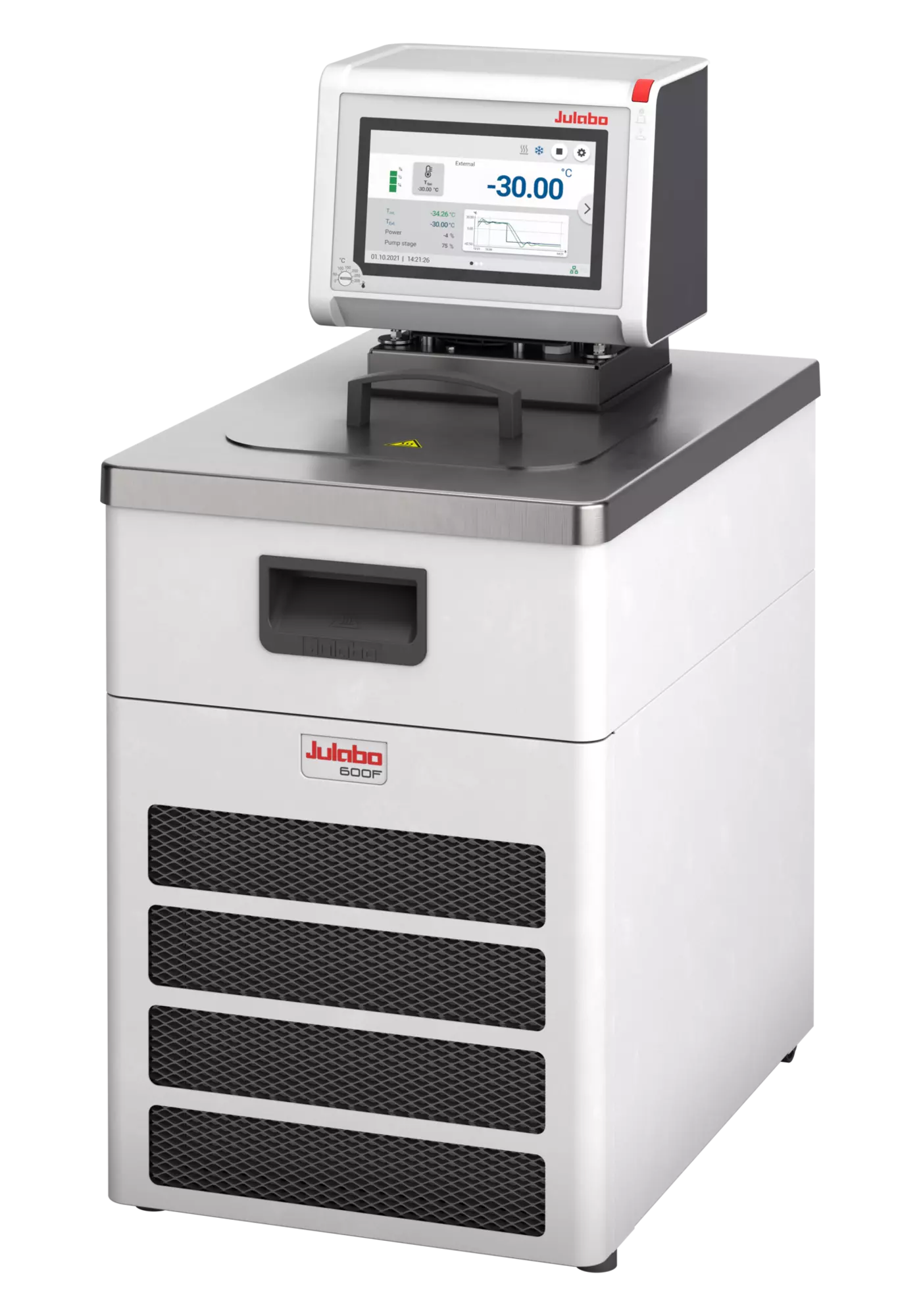

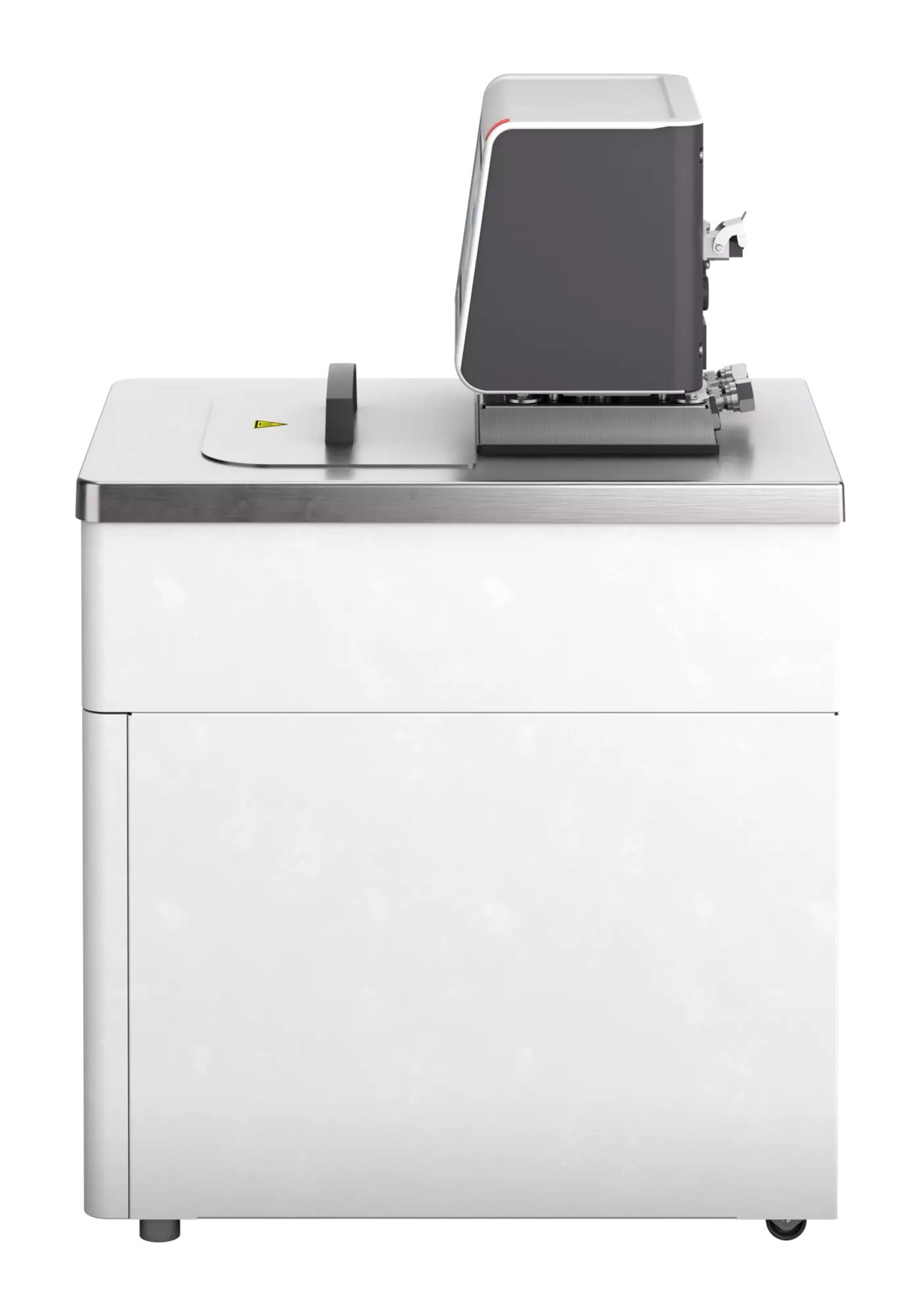

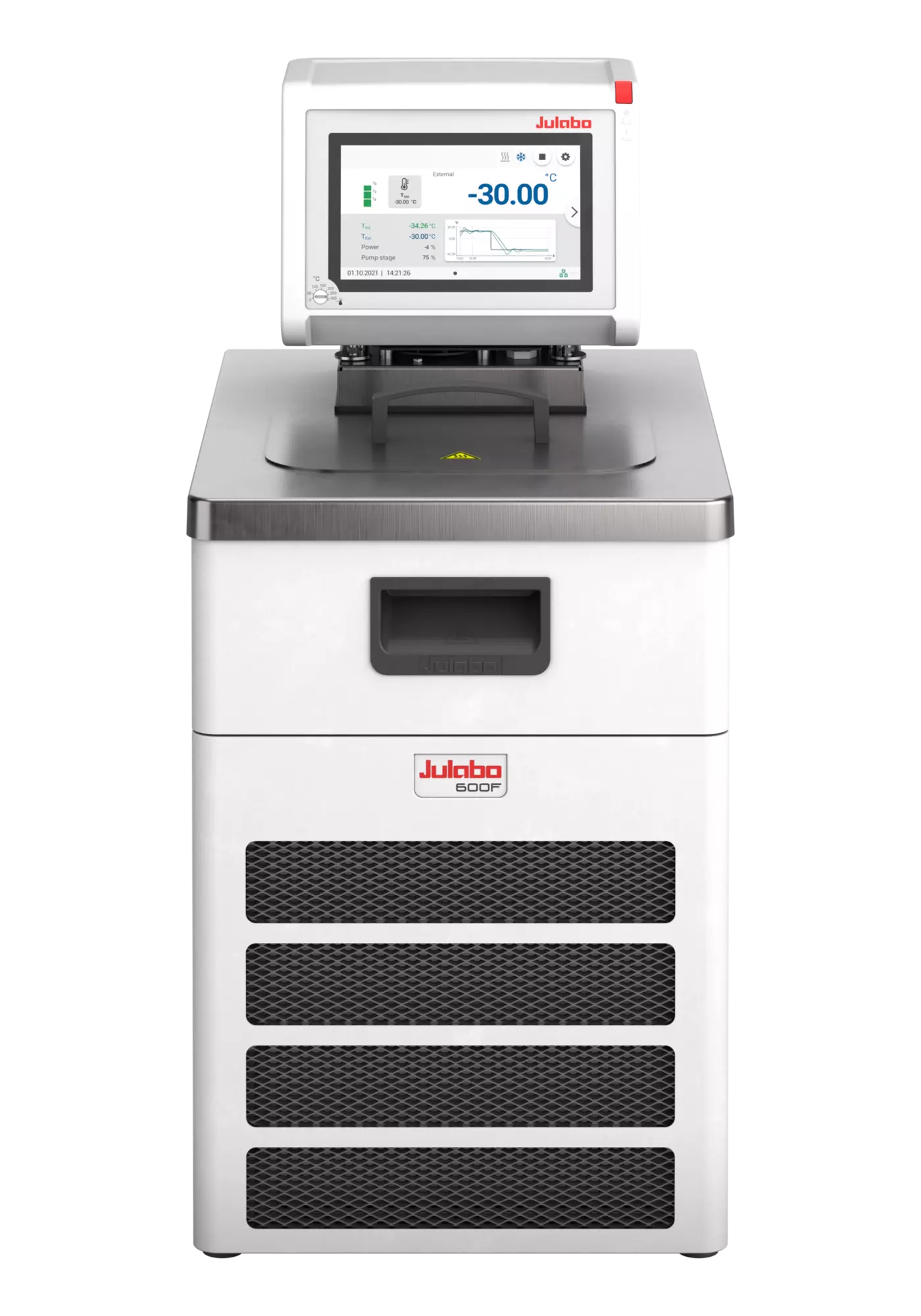

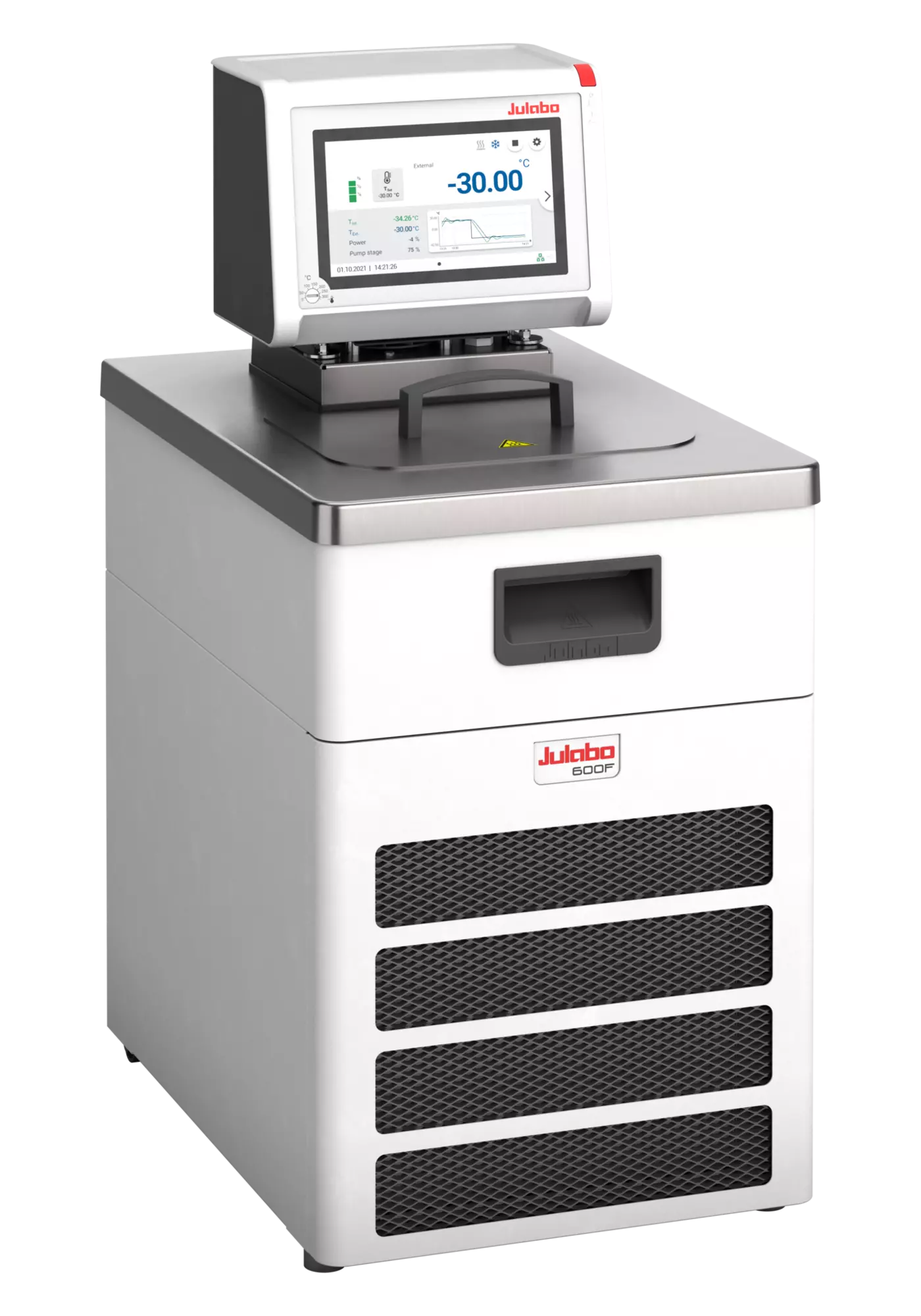

MAGIO MS-600F Termostatos/Criostatos de circulación
con una bomba de presión y de succión extremadamente potente y una pantalla táctil intuitiva
Al igual que todos los termostatos de la serie MAGIO, los criostatos de circulación destacan por su gran calidad y su potencia unidas a un manejo intuitivo. Los dispositivos ofrecen una bomba de presión y de succión extrafuerte gracias a la cual satisfacen las expectativas más ambiciosas a la hora de controlar la temperatura de aplicaciones externas. Tanto en investigaciones de base como con ensayos de materiales o en instalaciones técnicas, los criostatos de circulación MAGIO proporcionan soluciones de alta tecnología para clientes exigentes.
Pantalla TFT táctil de alta resolución
En la moderna pantalla táctil TFT puede ver de un vistazo toda la información relevante. Tres amplias pantallas principales predefinidas muestran con claridad datos y gráficos, con diferentes puntos principales de aplicación. La navegación por el menú es intuitiva, se realiza con un solo dedo y está ordenada según la importancia en el trabajo diario. La función de ayuda responde en cualquier momento a preguntas más complejas sobre detalles.
Los datos de rendimiento dependen de la tensión de red en el país de uso. Por favor, seleccione:
| 9032704.33 | ||||||||||||||||||||||||
| Rango de temperatura de operación | -35 ... +200 °C | |||||||||||||||||||||||
| Estabilidad de temperatura | ±0.01 °C | |||||||||||||||||||||||
| Capacidad de calefacción | 2 kW | |||||||||||||||||||||||
Cooling capacity
1 Los datos de potencia se miden conforme a la norma DIN 12876. Las capacidades de refrigeración de hasta 20 °C se miden con etanol; por encima de 20 °C se miden con aceite térmico, a menos que se indique lo contrario. Los datos de potencia son válidos a una temperatura ambiente de 20 °C. Los valores de potencia pueden variar con otros fluidos térmicos. |
||||||||||||||||||||||||
| Capacidad de caudal de la bomba | 16 ... 31 l/min | |||||||||||||||||||||||
| Capacidad de flujo de presión de la bomba | 0.24 ... 0.92 bar | |||||||||||||||||||||||
|
Apertura útil de la cubeta (W x L / D) |
22 x 15 / 15 cm | |||||||||||||||||||||||
| Volumen de llenado | 5 ... 7.5 l | |||||||||||||||||||||||
|
Dimensiones
(W x L x H) |
33 x 47 x 69 cm | |||||||||||||||||||||||
Características del producto
- ideal para aplicaciones externas exigentes
- control sencillo de aplicaciones complejas
- bomba de presión/succión con regulación continua, extremadamente potente y de alto rendimiento
- Caudal: 16 ... 31 l/min; presión de descarga: 0,24 ... 0,92 bar, presión de succión 0,03 ... 0,4 bar
- gran pantalla táctil TFT de alta resolución con interfaz de usuario multilingüe
- las piezas en contacto con el medio son de acero inoxidable
- Programador integrado
- Conexión Pt100 externa integrada
- Conexión USB
- Interfaz RS232 para comunicación en línea
- Interface Ethernet
- interfaces analógicas (accesorio)
- Clase III (FL) de acorde a DIN 12876-1
- Conexiones para válvula solenoide
- Conexión de bomba integrada M16×1
Información técnica para MAGIO MS-600F
|
Dimensiones (W x L x H) |
33 x 47 x 69 cm |
|---|---|
| Volumen de llenado | 5 ... 7.5 l |
| Peso | 38.3 kg |
| Conexiones de bomba | M16x1 macho |
| Rango de temperatura de operación | -35 ... +200 °C |
|---|---|
| Estabilidad de temperatura | ±0.01 °C |
| Ajuste de la resolución del indicador de temperatura | 0.01 °C |
| Resolución de la indicación de temperatura | 0.01 °C |
| Temperatura ambiente admisible | +5 ... +40 °C |
Los datos de rendimiento dependen de la tensión de red en el país de uso. Por favor, seleccione:
| Capacidad de calefacción | 2 kW | |||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Cooling capacity
1 Los datos de potencia se miden conforme a la norma DIN 12876. Las capacidades de refrigeración de hasta 20 °C se miden con etanol; por encima de 20 °C se miden con aceite térmico, a menos que se indique lo contrario. Los datos de potencia son válidos a una temperatura ambiente de 20 °C. Los valores de potencia pueden variar con otros fluidos térmicos. |
||||||||||||||||||||||||
| Capacidad de caudal de la bomba | 16 ... 31 l/min | |||||||||||||||||||||||
| Capacidad de flujo de presión de la bomba | 0.24 ... 0.92 bar | |||||||||||||||||||||||
| Máxima capacidad de succión | -0.03 ... -0.4 bar | |||||||||||||||||||||||
| Viscosidad máx. | 70 cSt | |||||||||||||||||||||||
| Consumo de energía | 16 A | |||||||||||||||||||||||
| Cubeta | Acero inoxidable |
|---|---|
| Tapa para cubetas | integrado |
|
Apertura útil de la cubeta (W x L / D) |
22 x 15 / 15 cm |
| Refrigeración de la máquina de enfriamiento | 1-etapa. Aire |
|---|
| Clasificación conforme a DIN12876-1 |
Clasificación III (FL) |
|---|---|
| Clasificación IP conforme a IEC 60529 |
IP 20 |
| Función de la bomba | Bomba de succión a presión |
| Tipo de bomba | Bomba de inmersión |
| Idioma la interfaz de usuario | Chinese / Czech / Dutch / English / French / German / Italian / Japanese / Korean / Polish / Portuguese / Russian / Spanish / Turkish |
| Interfaces | Ethernet / Modbus / RS232 / RS485 / Stakei / USB |
|---|---|
| Conexión de la sonda externa Pt100 | integrado |
| Programador integrado | 8x60 pasos |
| Regulación de temperatura | ICC |
| Calibración absoluta de la temperatura | Calibración de diez puntos |
| Indicador de temperatura | Pantalla táctil TFT de 7" |
| Ajuste de temperatura | Pantalla táctil |
| Temporizador electrónico h:min |
00:00 ... 99:59 |
| 9032704.01 | 100V/50-60Hz (Nema N5-15 Plug) (R452A) |
|---|---|
| 9032704.02 | 115V/60Hz (Nema N5-15 Plug) (R449A) |
| 9032704.05 | 200-230V/50-60Hz (CH Plug Type SEV 1011) (R449A) |
| 9032704.04 | 200-230V/50-60Hz (UK Plug Type BS1363A) (R449A) |
| 9032704.33 | 200-230V/50-60Hz (Schuko Plug - CEE 7/4 Plug Type F) (R449A) |
| 9032704.33.chn | 200-230V/50-60Hz (CN Plug) (R449A) |
| 2 pares de adaptadores dentados para manguera de 8 y 12mm de diámetro interno (conexiones de bomba M16x1 macho) |
Capacidad de la bomba
Tiempo de calentamiento
Tiempo de calent/enfraim
MAGIO MS-600F Beneficios
Regulación inteligente de la temperatura.
Intelligent Cascade Control: adaptación automática y de optimización autónoma de los parámetros de control PID con una consistencia externa de +/− 0,05 °C.

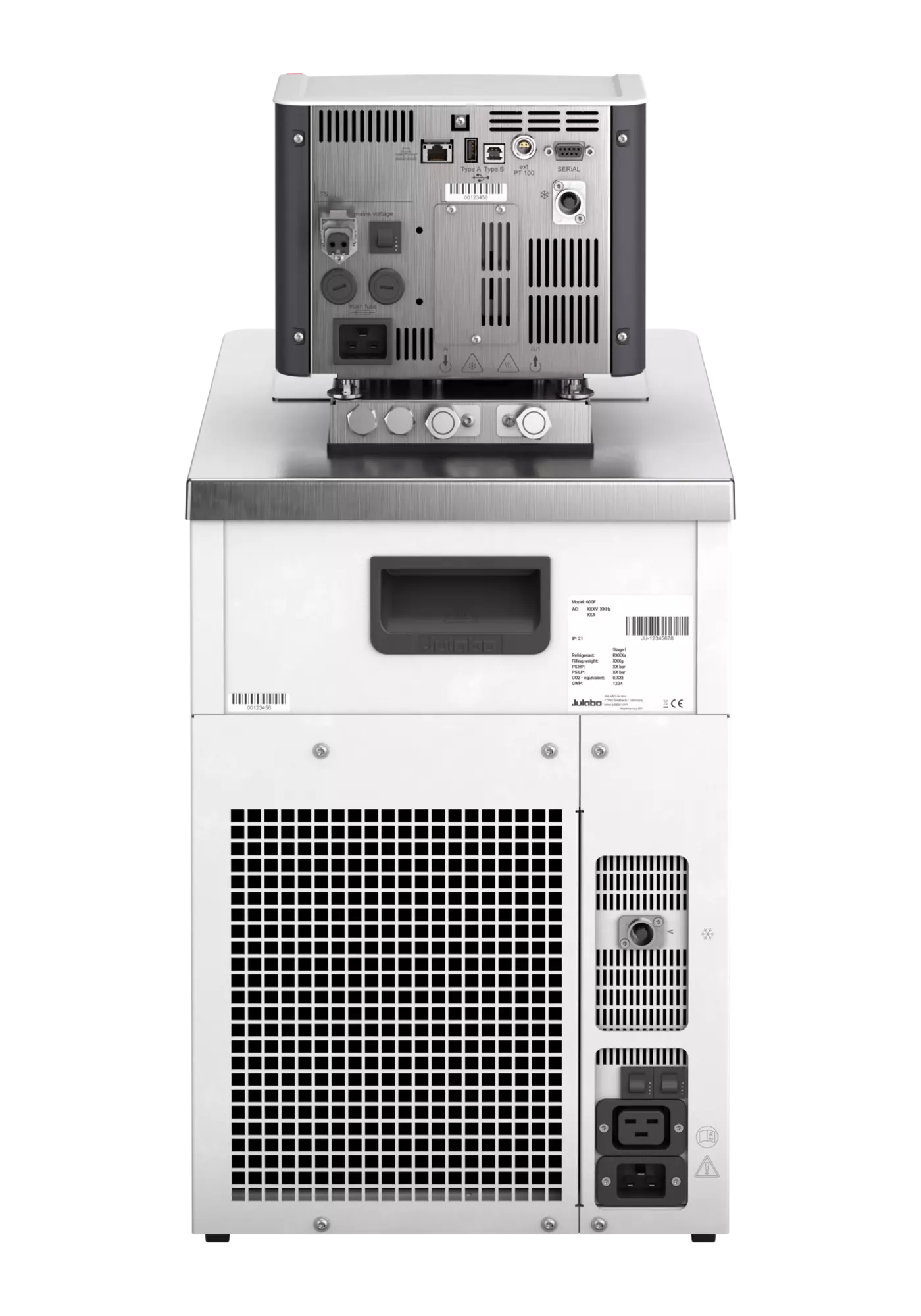

Cuatro interfaces.
Control remoto sencillo, gestión de datos e integración en estructuras de procesos. Integra USB, Ethernet, RS232, tarjeta SD y desconexión de alarma. Están disponibles más interfaces como accesorios.
Pantalla táctil para un manejo perfecto.
El usuario tiene a la vista todos los valores y funciones en todo momento gracias a la pantalla táctil. La estructura intuitiva y multilingüe de menús permite disponer de un control perfecto.
Máxima seguridad.
La clasificación de tipo III conforme a la norma DIN12876-1 permite disponer de un funcionamiento seguro, incluso con fluidos inflamables. Tiene lugar una desconexión automática en caso de sobretemperatura o bajo nivel de líquido.
