Caso di studio: PRESTO W80 Sistema di controllo della temperatura

Raffreddamento di un reattore Rettberg 5L con un PRESTO W80 Sistema di controllo della temperatura da +20 °C a -60 °C

Obiettivo

Questo caso di studio testa la capacità refrigerante di PRESTO W80 Sistema di controllo della temperatura con un reattore in vetro da 5 l. PRESTO W80 è collegato al reattore mediante due tubi metallici da 1 m. PRESTO W80 Sistema di controllo della temperatura è stato programmato per raffreddarsi da +20 °C a -60 °C.

Condizioni del test

Prodotto PRESTO W80 Sistema di controllo della temperatura
Capacità refrigerante (Etanolo)
°C 200 100 20 0 -20 -30 -40 -60 -80
kW 1.2 1.2 1.2 1.2 1.1 1.1 1.1 0.65 0.1
Capacità riscaldante 1.8 kW
Pressione della pompa 0.4 bar
Durata 1:10 hr:min
Volume del test 5 l
Punto di riferimento 1 +20 °C
Punto di riferimento 2 -60 °C
Reattore 5l Rettberg (vetro)
Lunghezza del tubo 1 m
Media nell'applicazione Thermal HL80
Media nell'unità di termoregolazione Thermal HL80

Ambiente

Temperatura ambiente 20 °C
Umidità dell'aria 45 %
Variante di tensione 230V/50Hz

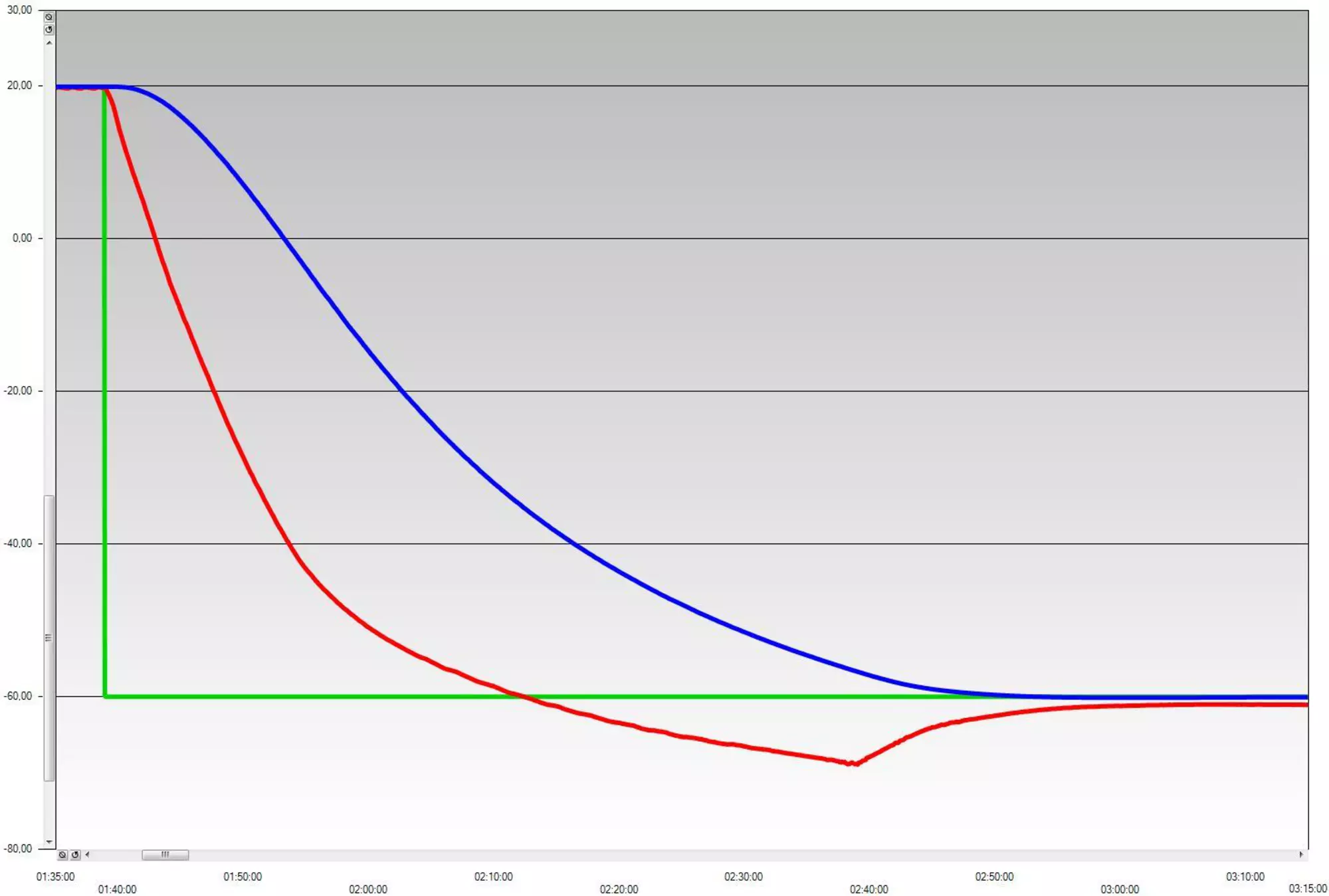

Risultato del test

Il PRESTO W80 Sistema di controllo della temperatura raffredda il reattore da +20 °C a -60 °C in 1:10 h.

Punto di riferimento
Temperatura nell'applicazione
Temperatura nella centralina di termoregolazione
