Caso di studio: PRESTO A40 Sistema di controllo della temperatura

Raffreddamento di un reattore QVF 6L con un PRESTO A40 Sistema di controllo della temperatura da +20 °C a 0 °C

Obiettivo

Questo caso di studio testa la capacità refrigerante di PRESTO A40 Sistema di controllo della temperatura con un reattore in vetro da 6 l. PRESTO A40 è collegato al reattore mediante due tubi metallici da 2 m. PRESTO A40 Sistema di controllo della temperatura è stato programmato per raffreddarsi da +20 °C a 0 °C.

Condizioni del test

Prodotto PRESTO A40 Sistema di controllo della temperatura
Capacità refrigerante (Etanolo)
°C 20 0 -10 -20 -30 -40
kW 1.2 0.9 0.8 0.6 0.3 0.1
Capacità riscaldante 2.7 kW
Pressione della pompa 0.5 bar
Durata 38 hr:min
Volume del test 5 l
Punto di riferimento 1 +20 °C
Punto di riferimento 2 0 °C
Reattore 6l QVF (vetro)
Lunghezza del tubo 2 m
Media nell'applicazione Thermal HL60
Media nell'unità di termoregolazione Thermal HL60

Ambiente

Temperatura ambiente 20 °C
Umidità dell'aria 45 %
Variante di tensione 230V/50Hz

Risultato del test

Il PRESTO A40 Sistema di controllo della temperatura raffredda il reattore da +20 °C a 0 °C in 38 min.

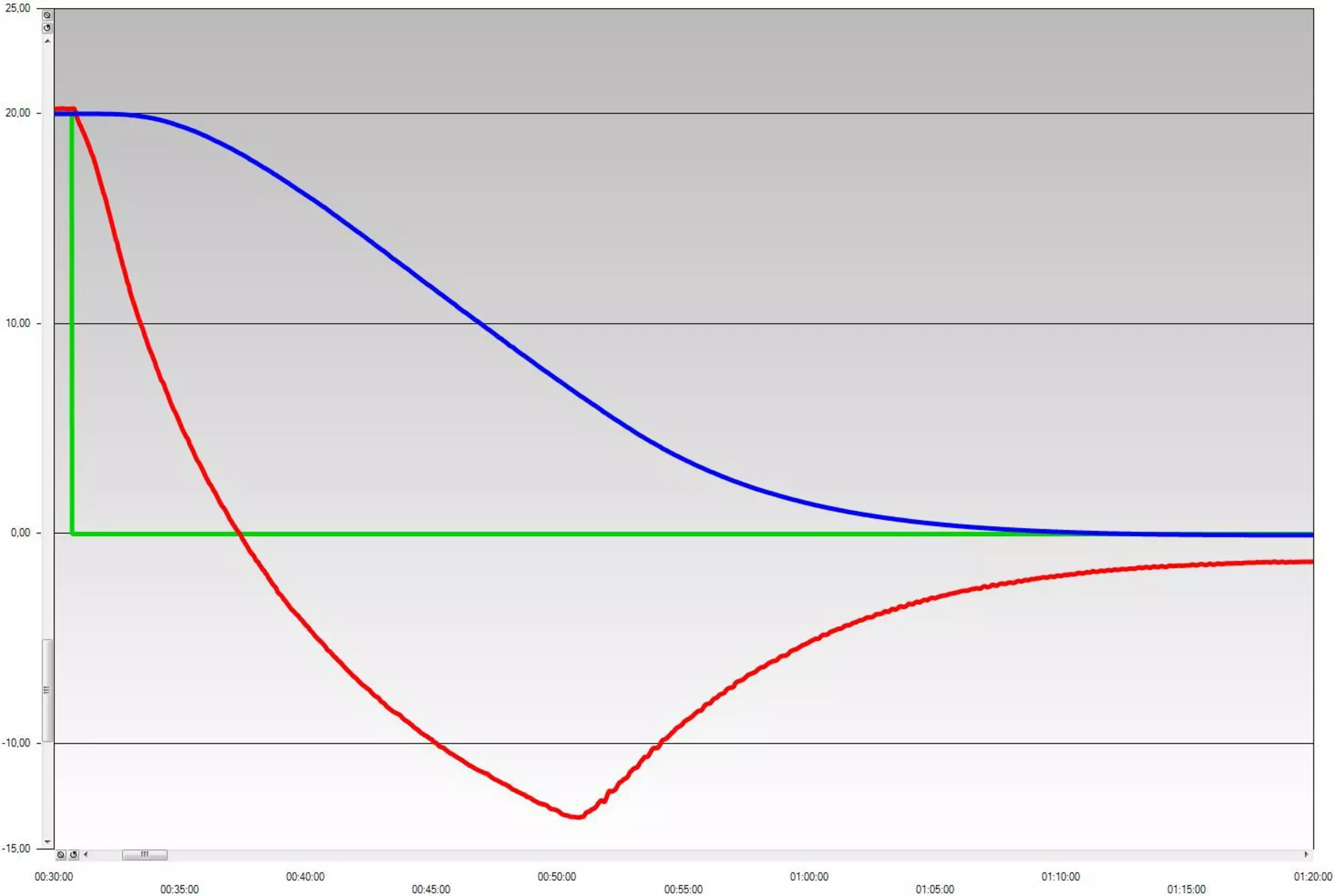

2016-03-15-A40-6l-20C-0C
Punto di riferimento
Temperatura nell'applicazione
Temperatura nella centralina di termoregolazione
