Estudio de casos prácticos: PRESTO W80 Sistema de Temperatura

Calefacción de un reactor Rettberg 5L con un PRESTO W80 Sistema de Temperatura desde +20 °C hasta +50 °C

Objetivo

En este caso práctico se prueba la capacidad de calefacción del criotermostato de circulación PRESTO W80 Sistema de Temperatura de JULABO con un reactor de vidrio de 5 l. El PRESTO W80 está conectado al reactor a través de dos mangueras metálicas de 1 m. El PRESTO W80 Sistema de Temperatura se ha programado para calentar de +20 °C a +50 °C.

Condiciones de la prueba

Producto PRESTO W80 Sistema de Temperatura
Capacidad de refrigeración (Etanol)
°C 200 100 20 0 -20 -30 -40 -60 -80
kW 1.2 1.2 1.2 1.2 1.1 1.1 1.1 0.65 0.1
Capacidad de calefacción 1.8 kW
Presión de bombeo 0.4 bar
Duración 35 hr:min
Volumen de la prueba 5 l
Consigna 1 +20 °C
Consigna 2 +50 °C
Reactor 5l Rettberg (vidrio)
Longitud del tubo 1 m
Medio en la aplicación Thermal HL80
Medio en la unidad de control de temperatura Thermal HL80

Entorno

Temperatura ambiente 20 °C
Humedad del aire 45 %
Alimentación de energía principal 230V/50Hz

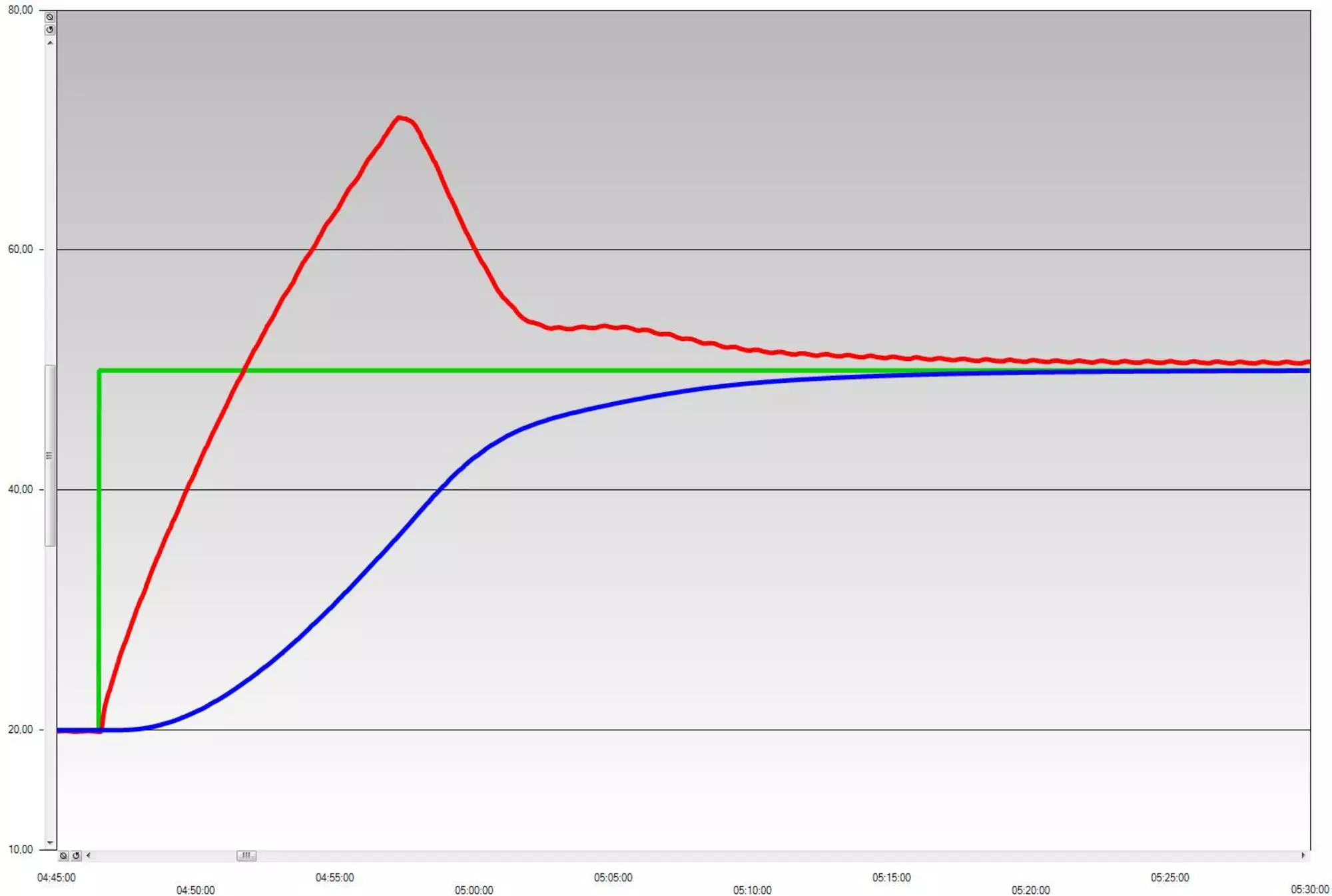

Resultado de la prueba

El PRESTO W80 Sistema de Temperatura calienta el reactor de +20 °C a +50 °C en 35 min.

75
Consigna
Temperatura en la aplicación
Temperatura en la unidad de control de temperatura
