Estudio de casos prácticos: PRESTO A30 Sistema de Temperatura
Calefacción de un reactor QVF 6L con un PRESTO A30 Sistema de Temperatura desde +20 °C hasta +150 °C
Objetivo
En este caso práctico se prueba la capacidad de calefacción del criotermostato de circulación PRESTO A30 Sistema de Temperatura de JULABO con un reactor de vidrio de 6 l. El PRESTO A30 está conectado al reactor a través de dos mangueras metálicas de 2 m. El PRESTO A30 Sistema de Temperatura se ha programado para calentar de +20 °C a +150 °C.
Condiciones de la prueba
| Producto | PRESTO A30 Sistema de Temperatura | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Capacidad de refrigeración (Etanol)
|
|||||||||||||
| Capacidad de calefacción | 2.7 kW | ||||||||||||
| Presión de bombeo | 0.5 bar | ||||||||||||
| Duración | 1:15 hr:min | ||||||||||||
| Volumen de la prueba | 5 l | ||||||||||||
| Consigna 1 | +20 °C | ||||||||||||
| Consigna 2 | +150 °C | ||||||||||||
| Reactor | 6l QVF (vidrio) | ||||||||||||
| Longitud del tubo | 2 m | ||||||||||||
| Medio en la aplicación | Thermal HL60 | ||||||||||||
| Medio en la unidad de control de temperatura | Thermal HL60 | ||||||||||||
Entorno
| Temperatura ambiente | 20 °C |
|---|---|
| Humedad del aire | 45 % |
| Alimentación de energía principal | 230V/50Hz |

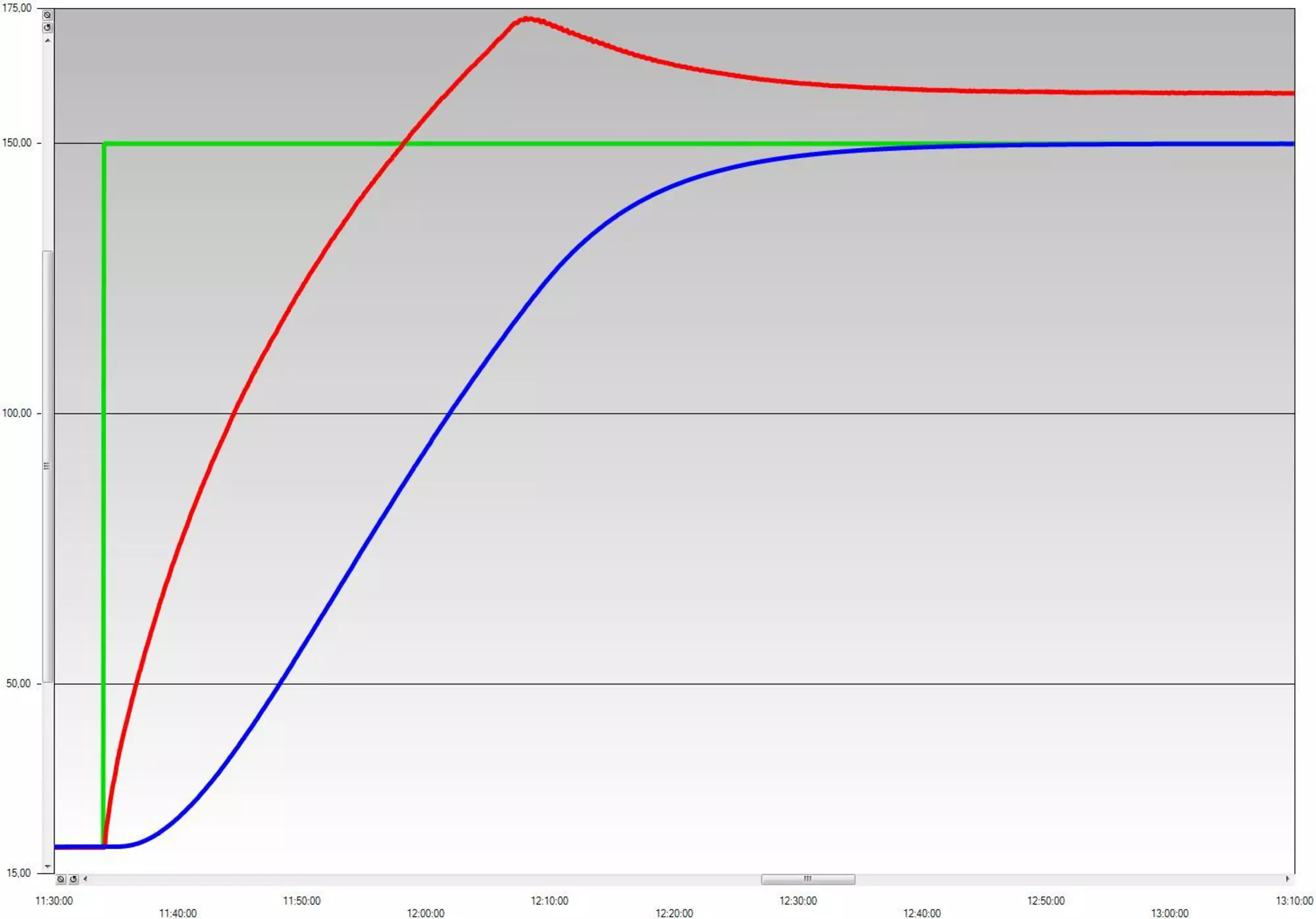

Resultado de la prueba
El PRESTO A30 Sistema de Temperatura calienta el reactor de +20 °C a +150 °C en 1:15 h.
| Consigna |
| Temperatura en la aplicación |
| Temperatura en la unidad de control de temperatura |
