Étude de cas: PRESTO W91 Système de thermostatisation
Refroidissement d’un réacteur QVF 50L avec un PRESTO W91 Système de thermostatisation de +20 °C à la température la plus basse possible
Objectif
Cette étude de cas teste la température minimale du PRESTO W91 Système de thermostatisation de JULABO avec un réacteur en verre de 50 l. Le PRESTO W91 est relié au réacteur par des tuyaux métalliques de 2 m. Le PRESTO W91 Système de thermostatisation refroidit de +20 °C à une température minimale de -88 °C.
Conditions de test
| Produit | PRESTO W91 Système de thermostatisation | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Puissance frigorifi que (Etanol)
|
|||||||||||||||||
| Puissance de chauffe | 18 kW | ||||||||||||||||
| Pression de la pompe | 0.5 bar | ||||||||||||||||
| Durée | 5:10 hr:min | ||||||||||||||||
| Test Volume | 35 l | ||||||||||||||||
| Valeur de consigne 1 | +20 °C | ||||||||||||||||
| Valeur de consigne 2 | -95 °C | ||||||||||||||||
| Réacteur | 50l QVF (verre) | ||||||||||||||||
| Longueur du tuyau | 2 m | ||||||||||||||||
| Médium dans l'application | Thermal HL80 | ||||||||||||||||
| Médium dans le thermorégulateur | Thermal HL80 | ||||||||||||||||
Environnement
| Température ambiante | 20 °C |
|---|---|
| Humidité de l'air | 45 % |
| Alimentation secteur | 400V/3PNPE/50Hz |

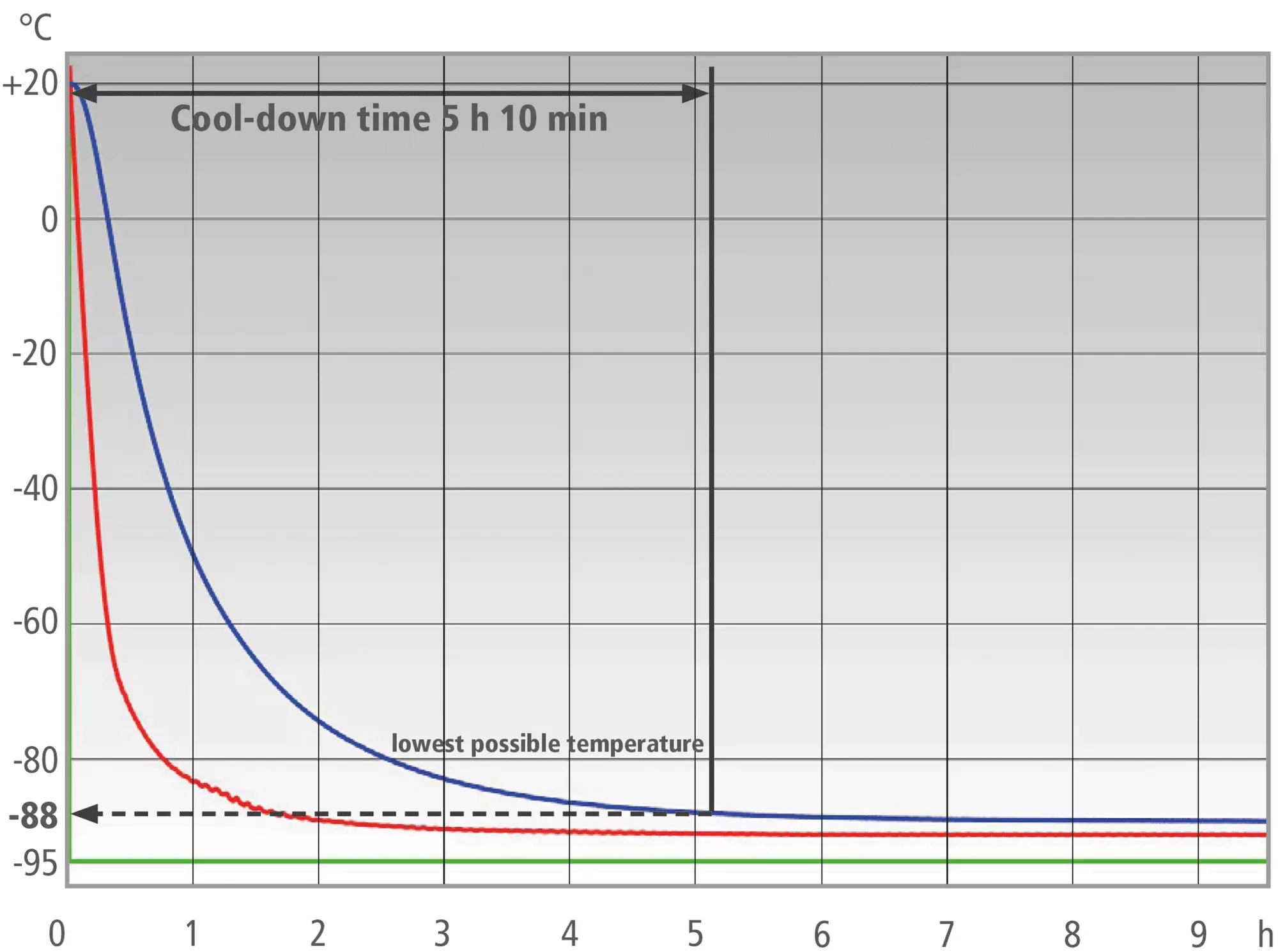

Résultat du test
Le PRESTO W91 Système de thermostatisation refroidit le réacteur de +20 °C en 5:10 h à une température minimale de -88 °C.
| Point de consigne |
| Température dans l'application |
| Température dans l'unité de contrôle de la température |
