Étude de cas: PRESTO W91tt Système de thermostatisation
Refroidissement d’un réacteur Ace Glas 100L avec un PRESTO W91tt Système de thermostatisation de +20 °C à la température la plus basse possible
Objectif
Cette étude de cas teste la température minimale du PRESTO W91tt Système de thermostatisation de JULABO avec un réacteur en verre de 100 l. Le PRESTO W91tt est relié au réacteur par des tuyaux métalliques de 3 m. Le PRESTO W91tt Système de thermostatisation refroidit de +20 °C à une température minimale de -84 °C.
Conditions de test
| Produit | PRESTO W91tt Système de thermostatisation | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Puissance frigorifi que (Etanol)
|
|||||||||||||||||
| Puissance de chauffe | 36 kW | ||||||||||||||||
| Pression de la pompe | 0.5 bar | ||||||||||||||||
| Durée | 7:00 hr:min | ||||||||||||||||
| Test Volume | 70 l | ||||||||||||||||
| Valeur de consigne 1 | +20 °C | ||||||||||||||||
| Valeur de consigne 2 | -90 °C | ||||||||||||||||
| Réacteur | 100l Ace Glas (verre) | ||||||||||||||||
| Longueur du tuyau | 3 m | ||||||||||||||||
| Médium dans l'application | Thermal P90 | ||||||||||||||||
Environnement
| Température ambiante | 20 °C |
|---|---|
| Humidité de l'air | 45 % |
| Alimentation secteur | 480V/3P(N)PE/60Hz |

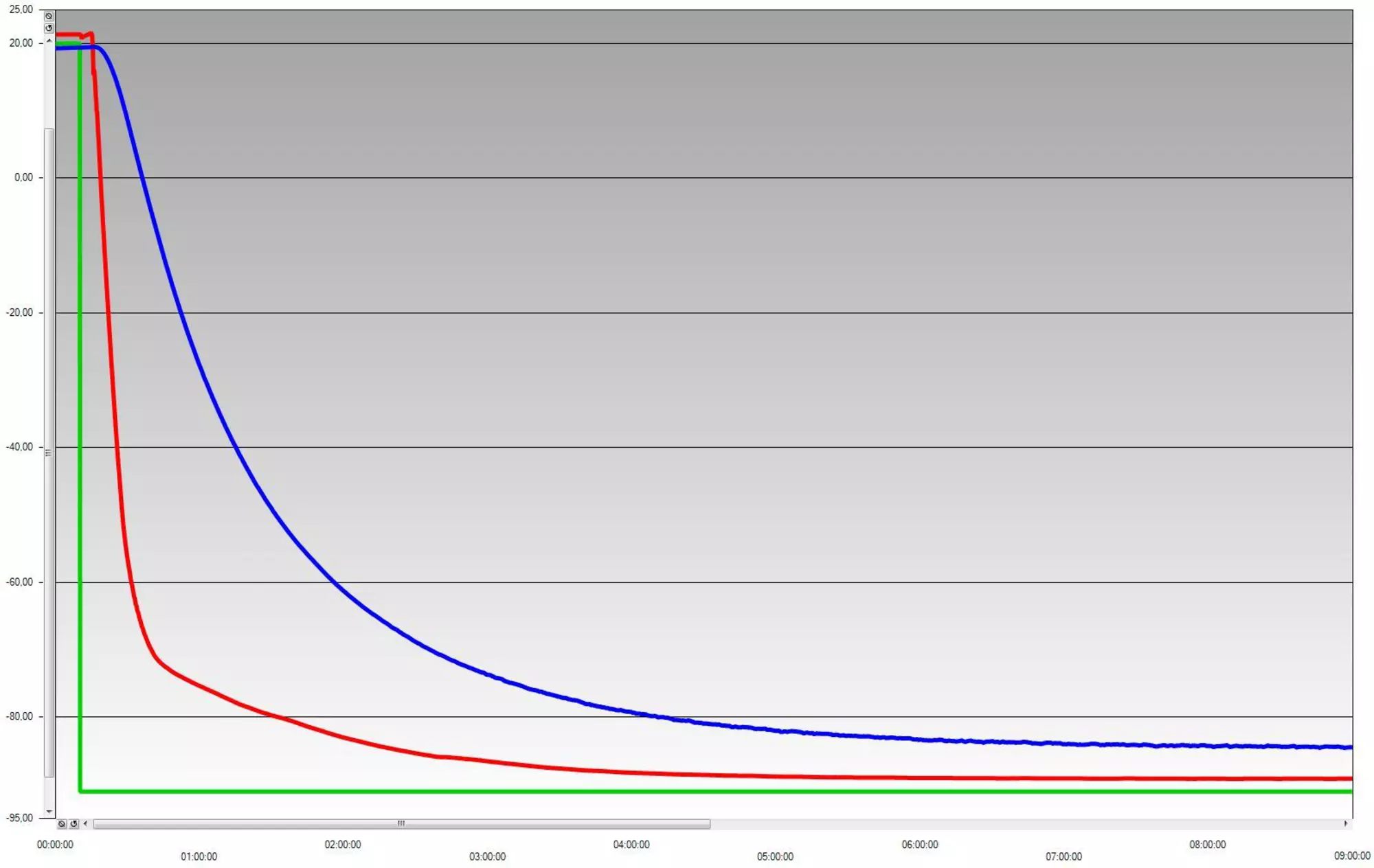

Résultat du test
Le PRESTO W91tt Système de thermostatisation refroidit le réacteur de +20 °C en 7:00 h à une température minimale de -84 °C.
| Point de consigne |
| Température dans l'application |
| Température dans l'unité de contrôle de la température |
