Estudio de casos prácticos: PRESTO A80t Sistema de Temperatura

Refrigeración de un reactor Chemglas 20L con un PRESTO A80t Sistema de Temperatura desde +20 °C hasta 0 °C

Objetivo

En este caso práctico se prueba la capacidad de refrigeración del termostato PRESTO A80t Sistema de Temperatura con un reactor de vidrio de 20 l. El PRESTO A80t está conectado al reactor a través de dos mangueras metálicas de 1 m. El PRESTO A80t Sistema de Temperatura se ha programado para enfriar de +20 °C a 0 °C.

Condiciones de la prueba

Producto PRESTO A80t Sistema de Temperatura
Capacidad de refrigeración (Etanol)
°C 200 100 20 0 -20 -30 -40 -60 -80
kW 1.2 1.2 1.2 1.2 1.1 1.1 1.1 0.65 0.1
Capacidad de calefacción 2.8 kW
Presión de bombeo 0.5 bar
Duración 50 hr:min
Volumen de la prueba 19 l
Consigna 1 +20 °C
Consigna 2 0 °C
Reactor 20l Chemglas (vidrio)
Longitud del tubo 1 m
Medio en la aplicación Thermal HL80
Medio en la unidad de control de temperatura Thermal HL80

Entorno

Temperatura ambiente 20 °C
Humedad del aire 45 %
Alimentación de energía principal 208V/60Hz

Resultado de la prueba

El PRESTO A80t Sistema de Temperatura enfría el reactor de +20 °C a 0 °C en 50 min.

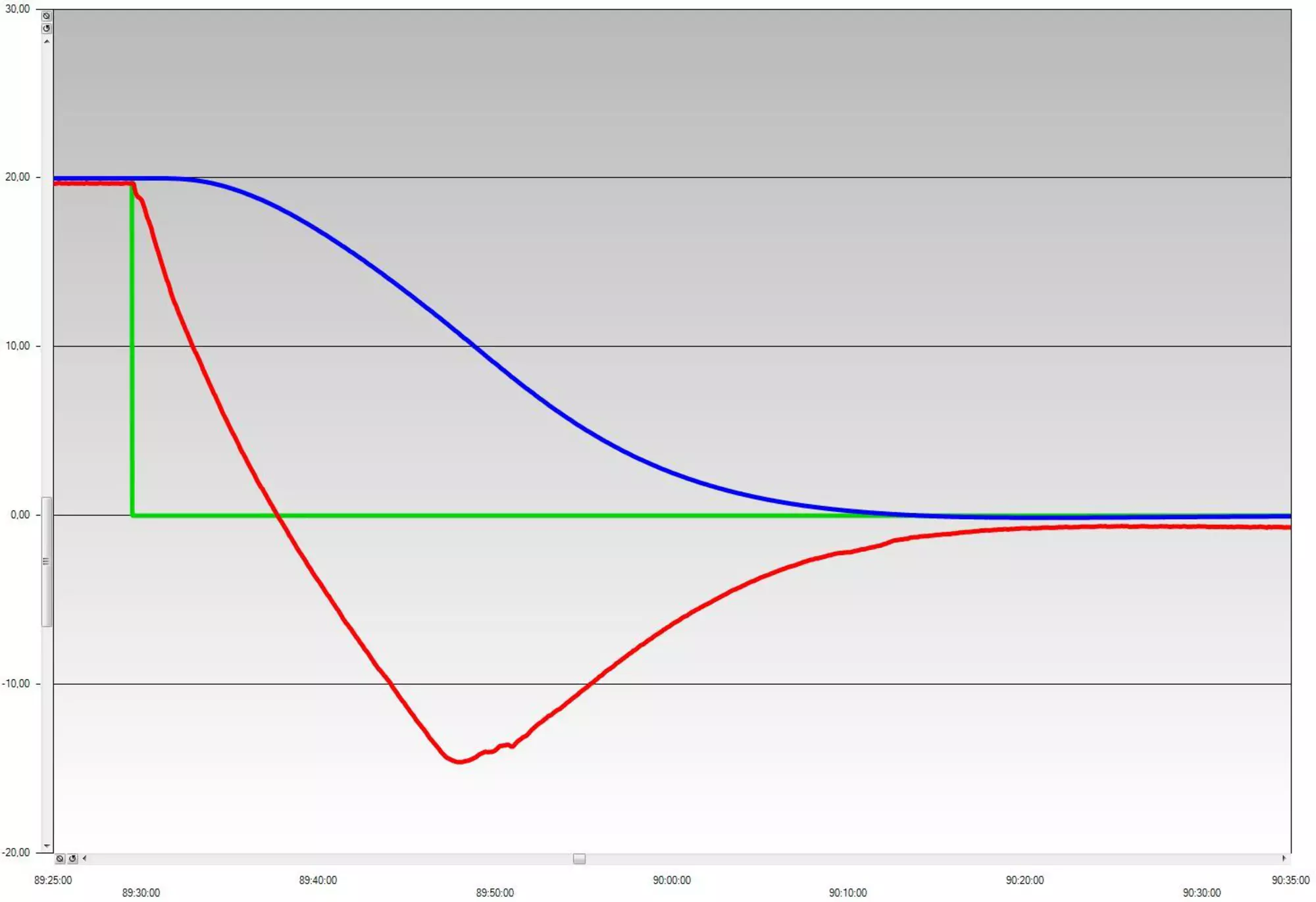

2015-04-27-A80t-20l-20C-0C
Consigna
Temperatura en la aplicación
Temperatura en la unidad de control de temperatura
