Estudio de casos prácticos: PRESTO W92tt Sistema de Temperatura

Calefacción de un reactor Büchiglas 100L con un PRESTO W92tt Sistema de Temperatura desde -50 °C hasta +20 °C

Objetivo

En este caso práctico se prueba la capacidad de calefacción del criotermostato de circulación PRESTO W92tt Sistema de Temperatura de JULABO con un reactor de vidrio de 100 l. El PRESTO W92tt está conectado al reactor a través de dos mangueras metálicas de 3 m. El PRESTO W92tt Sistema de Temperatura se ha programado para calentar de -50 °C a +20 °C.

Condiciones de la prueba

Producto PRESTO W92tt Sistema de Temperatura
Capacidad de refrigeración (Etanol)
°C 200 100 20 0 -20 -30 -40 -60 -80
kW 29 29 25 18 11 10.5 10 7 1.5
Capacidad de calefacción kW
Presión de bombeo 0.5 bar
Duración 1:35 hr:min
Volumen de la prueba 70 l
Consigna 1 -50 °C
Consigna 2 +20 °C
Reactor 100l Büchiglas (vidrio)
Longitud del tubo 3 m
Medio en la aplicación Thermal HL80
Medio en la unidad de control de temperatura Thermal HL80

Entorno

Temperatura ambiente 20 °C
Humedad del aire 45 %
Alimentación de energía principal 400V/3PNPE/50Hz

Resultado de la prueba

El PRESTO W92tt Sistema de Temperatura calienta el reactor de -50 °C a +20 °C en 1:35 h.

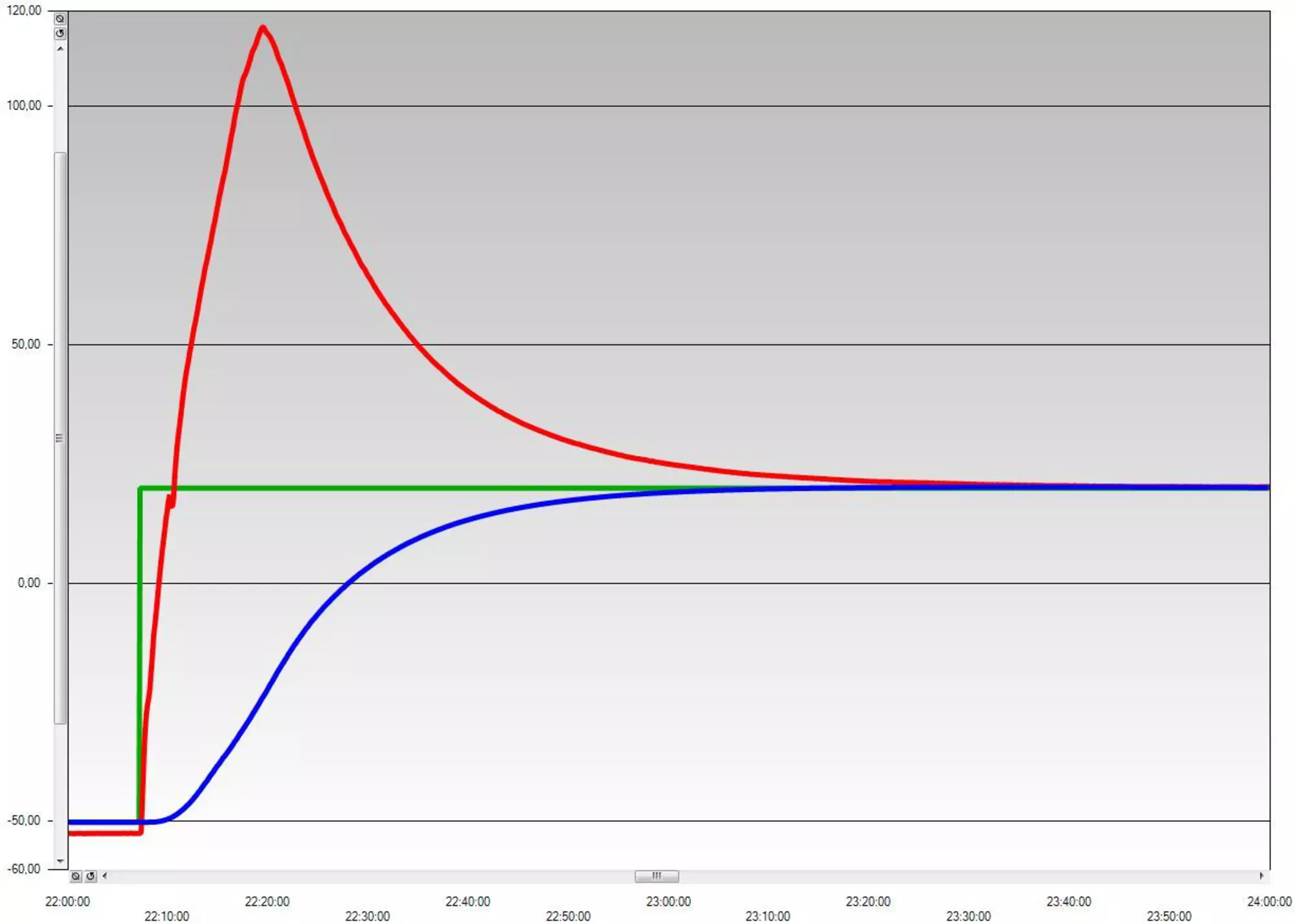

2015-03-06-W92tt-100l-50C-20C
Consigna
Temperatura en la aplicación
Temperatura en la unidad de control de temperatura
