Caso di studio: MAGIO MS-1200F Criostato di circolazione/termostato a circolazione
Raffreddamento di un reattore Normag 2L con un MAGIO MS-1200F Criostato di circolazione/termostato a circolazione da +80 °C a +20 °C
Obiettivo
Questo caso di studio testa la capacità refrigerante di MAGIO MS-1200F Criostato di circolazione/termostato a circolazione con un reattore in vetro da 2 l. MAGIO MS-1200F è collegato al reattore mediante due tubi metallici da 1 m. MAGIO MS-1200F Criostato di circolazione/termostato a circolazione è stato programmato per raffreddarsi da +80 °C a +20 °C.
Condizioni del test
| Prodotto | MAGIO MS-1200F Criostato di circolazione/termostato a circolazione | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Capacità refrigerante (Etanolo)
|
|||||||||||||||
| Capacità riscaldante | 2 kW | ||||||||||||||
| Pressione della pompa | 0.5 bar | Limite di banda | °k | ||||||||||||
| Durata | 38 hr:min | Volume del test | 2 l | ||||||||||||
| Punto di riferimento 1 | +80 °C | Punto di riferimento 2 | +20 °C | ||||||||||||
| Reattore | 2l Normag (vetro) | Lunghezza del tubo | 1 m | ||||||||||||
| Media nell'applicazione | Thermal H10 | Media nell'unità di termoregolazione | Thermal H10 | ||||||||||||
Ambiente
| Temperatura ambiente | 22 °C |
|---|---|
| Umidità dell'aria | 45 % |
| Variante di tensione | 230V/50Hz |
Parametri di controllo
| XP | 0.11 K |
| TN | 250 s |
| TV | 15 s |
| XPU | 2.5 K |

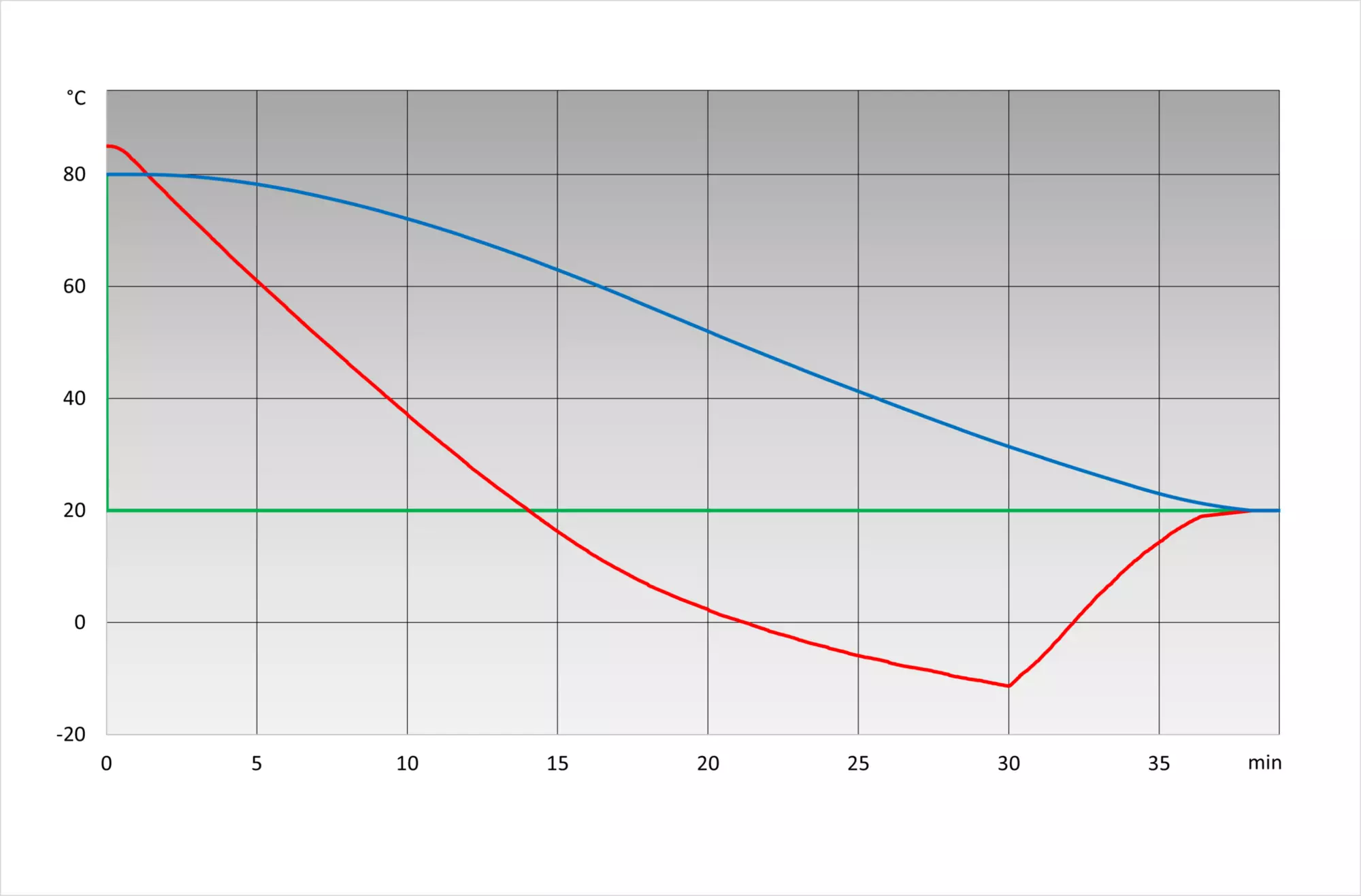

Risultato del test
Il MAGIO MS-1200F Criostato di circolazione/termostato a circolazione raffredda il reattore da +80 °C a +20 °C in 38 min.
- Punto di riferimento
- Temperatura nell'applicazione
- Temperatura nella centralina di termoregolazione
